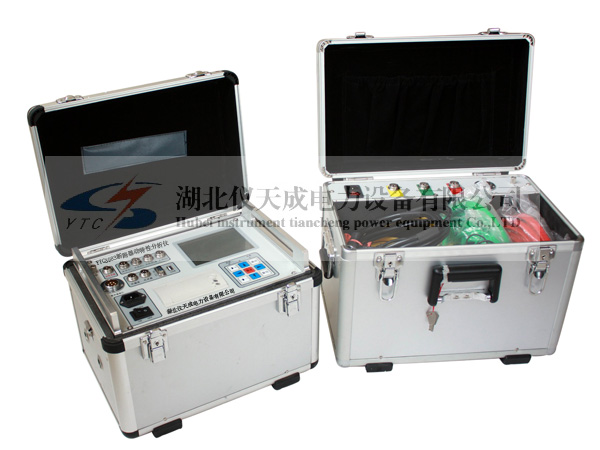

YTC3983斷路器動特性分析儀

YTC3983斷路器測試儀是采用漢字提示以人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。
YTC3983斷路器動特性分析儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗并能測試石墨觸頭開關的特性。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

儀器性能：
1．時間：12個斷口的固有分、合閘時間，同相同期、相間同期。
2．石墨觸頭：3路石墨觸頭參數測試，6路石墨觸頭參數測試。
3．重合閘：每斷口的合－分時間（金短時間），分－合時間（無電流時間），分－合－分時間：一分時間、一合時間、二分時間。
4．彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形。
5．速度：剛分、剛合速度，時間－行程特性曲線；重合閘一分速度，一合速度，二分速度。
6．行程：總行程，開距，超行程，過沖行程，反彈幅值。
7．電流：分、合閘線圈的分、合閘電流值、電流波形圖。
8．動作電壓：機內提供DC30～250V/20A（瞬時工作）數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

YTC3983斷路器動特性分析儀特點
1．主機為工控機。
2．較強的抗干擾能力，在500KV變電站試驗，也能輕松試驗，準確測量。

3．西門子石墨觸頭開關測試，能夠準確測試石墨觸頭開關3個或6個斷口的動態電阻波形、時間、同期。

4．通用測速傳感器，直線行程傳感器，旋轉傳感器，安裝極為方便、簡捷。
5．開關動作一次，取得開關機械特性試驗所有數據及相應的波形圖譜。
6．適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
7．主機可存儲1000組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間。
8．可直接使用U盤保存轉移數據。
9．主機大屏幕、寬溫帶、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
10．中文菜單操作,使用方便，內置打印機快速打印所有數據及圖譜。
11．儀器配有與PC機聯機的RS-232接口及《斷路器數據分析管理軟件Windows中文版》，可與PC機聯機操作，試驗結果直接存入硬盤，也可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。
12．剛分、剛合速度定義編制了相應的分析軟件，根據需要，任意分析，適用于國內外任何一家開關廠生產的任一型號開關的測速。

產品別稱：斷路器測試儀、高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性分析儀、斷路器機械特性測試儀、高壓開關動特性測試儀、開關特性測試儀、開關機械特性測試儀。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
輸入電源	220V±10% 50Hz±10%
大氣壓力	86～106kpa
溫度	－10～40℃
濕度	≦80%RH
絕緣電阻	＞2MΩ
介電強度	電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧
時間	普通開關	量程	4000.0ms
		分辯率	0.1ms
		誤差	①100ms以內 0.1ms±1個字 ②100ms以上 0.1%±1個字 ③同期 ±0.1ms
	石墨觸頭開關	量程	4000.0ms
		分辨率	0. 1m/s
		誤差	①0.5%±1個字 ②同期±0.1ms
速度	量程	20.00m/s
	分辯率	0.01m/s
	誤差	1%±0.1m/s
行程	真空斷路器	50.0mm
		0.1mm
		1%±1mm
	SF₆斷路器	300.0mm
		1mm
		1%±1mm
	少油斷路器	600.0mm
		1mm
		1%±1mm
電流	量程	20.00A
	分辯率	0.01A
輸出電源	DC30～250V數字可調/20A（瞬時工作）
計算機接口	①標準RS-232接口 ②U盤接口
外形尺寸	380mm(L)×300mm(W)×350mm(H)
重量	12kg

YTC3983斷路器動特性分析儀
