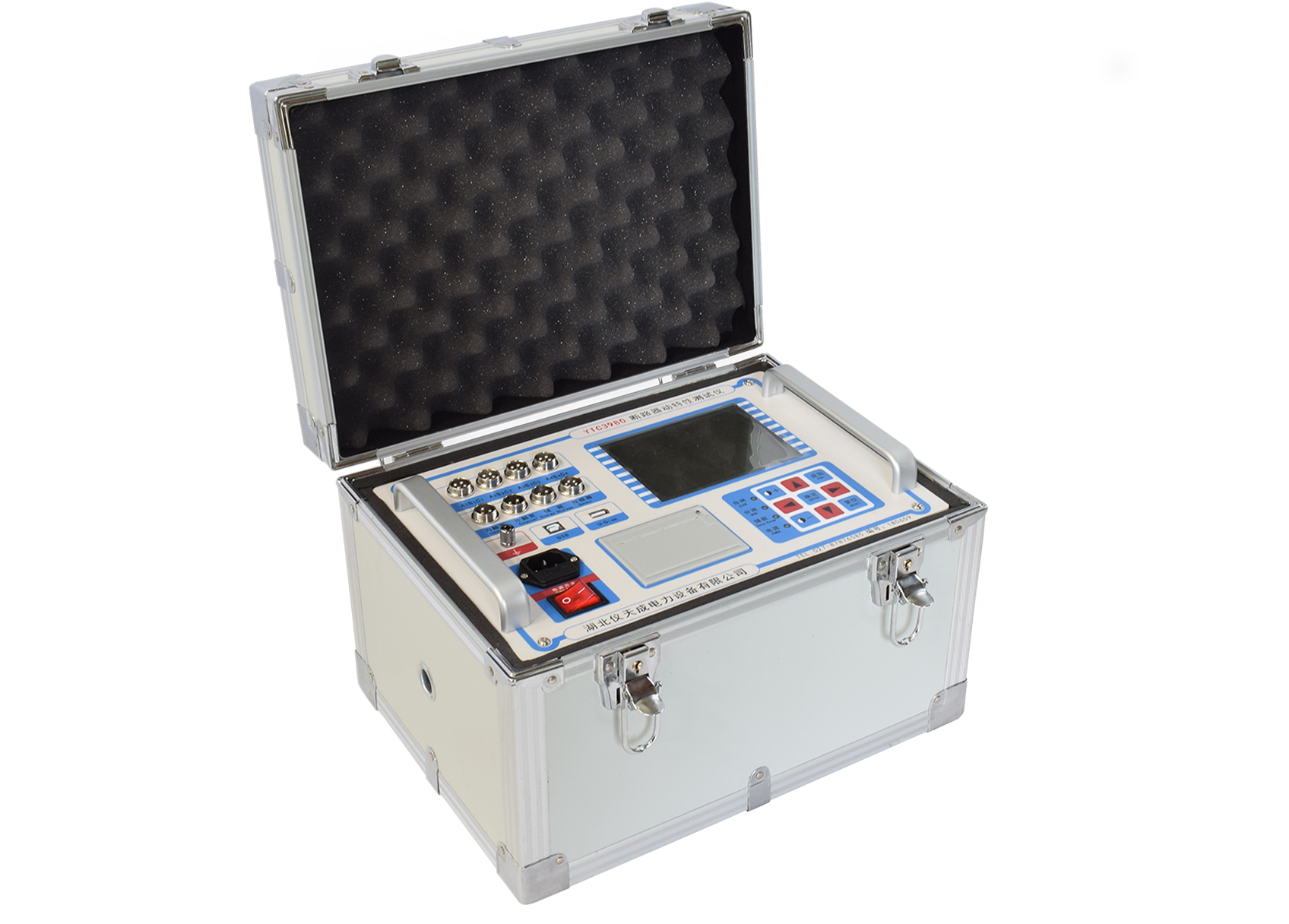

對于我們電力系統中的高壓開關（斷路器），其動特性參數如：合閘時間、同相同期、相間同期、每斷口的合閘彈跳時間、彈跳次數、彈跳過程、總行程，開距、超行程等等的測量工作是很重要的一部分內容，通常我們會借助斷路器動特性測試儀這么一款專業儀器來完成測試工作，這款儀器測試過程中常見問題及處理方式是怎樣的呢？今天主要給大家介紹一下這個方面。
一、現場儀器操控開關無動作問題剖析與應對
（一）控制接線異常或回路故障
當使用現場儀器執行控制合、分閘操作，而開關未響應時，首先需排查控制接線與回路狀況。若現場合、分閘控制接線有誤或控制回路存在隱患，應即刻采取行動。精準定位現場控制柜的控制接線圖，主動向保護專業技術人員虛心請教，仔細甄別合、分閘線圈以及開關輔助接點，參照本說明書附錄二精心繪制的控制接線圖及詳細說明，嚴謹細致地重新布線接線，確保線路連接準確無誤。與此同時，對控制回路展開全面檢查，清查每一處連接節點，保證回路電流能夠順暢無阻地流通，為開關的正常動作筑牢根基。
（二）儀器短路保護觸發
倘若儀器屏幕醒目提示 “輸出短路或負載過大，請關機檢查控制接線”，這表明存在以下兩類關鍵問題待解決：
接線短路隱患：控制接線一旦出錯，極易致使儀器輸出短路，進而激活短路保護功能，使得儀器 “合、分閘控制電源” 瞬間失去輸出能力。面對此困境，需果斷關機，隨后嚴格依照上述第一項第 1 條指引，一絲不茍地重新核驗接線布局，堅決排除短路風險點，恢復儀器正常供電。
線圈負載超載難題：現場線圈負載過重，會導致儀器無力正常驅動開關動作。具體而言，對于電磁機構操控的開關，其合閘線圈往往需要極為強大的驅動電流，峰值可高達 100A 乃至數百安，然而儀器操作電源的最大承載負荷僅為 20A，二者之間的巨大差距直接造成負載過載，儀器驅動失靈。在此情形下，現場常規解決方案有兩種：其一，巧妙將合閘控制線連接至合閘線圈前級的合閘接觸器線圈上，由儀器精準控制開關接觸器閉合，再借助接觸器驅動開關合閘線圈，以此促使開關順利動作；其二，靈活采用 “外觸發” 創新模式操作開關合閘，有效規避負載過大困境。
二、儀器單合、單分測試數據缺失疑難排解策略
（一）接地不良隱患
在儀器執行單合、單分測試進程中，若出現開關雖有動作但無數據顯示的異常狀況，首要懷疑對象便是接地環節。極有可能是地線未能完全、緊密連接，致使信號傳輸受阻。此時，工作人員務必全神貫注地認真檢查地線各個連接部位，對松動之處重新進行緊固處理，確保接地穩固可靠，為數據的正常采集與傳輸搭建暢通橋梁。
（二）線圈阻值異常引發提前觸發
當合閘線圈或分閘線圈的阻值偏大時，會導致負載過小（通常在線圈電流低于 1A 時，此類問題頻繁現身），這種情況下儀器極易提前觸發，卻來不及采集關鍵數據。針對這一棘手問題，可嘗試暫時取消短路保護功能，隨后再次謹慎進行試驗操作，密切觀察儀器能否正常采集并顯示數據，依此精準判斷故障是否得以有效排除。
高壓開關動特性測試儀由于使用年限的緣故可能會存在使用過程中出現一些故障問題，上述給大家列舉了一些，大家使用過程中可以參考一下，希望對大家有所幫助。
