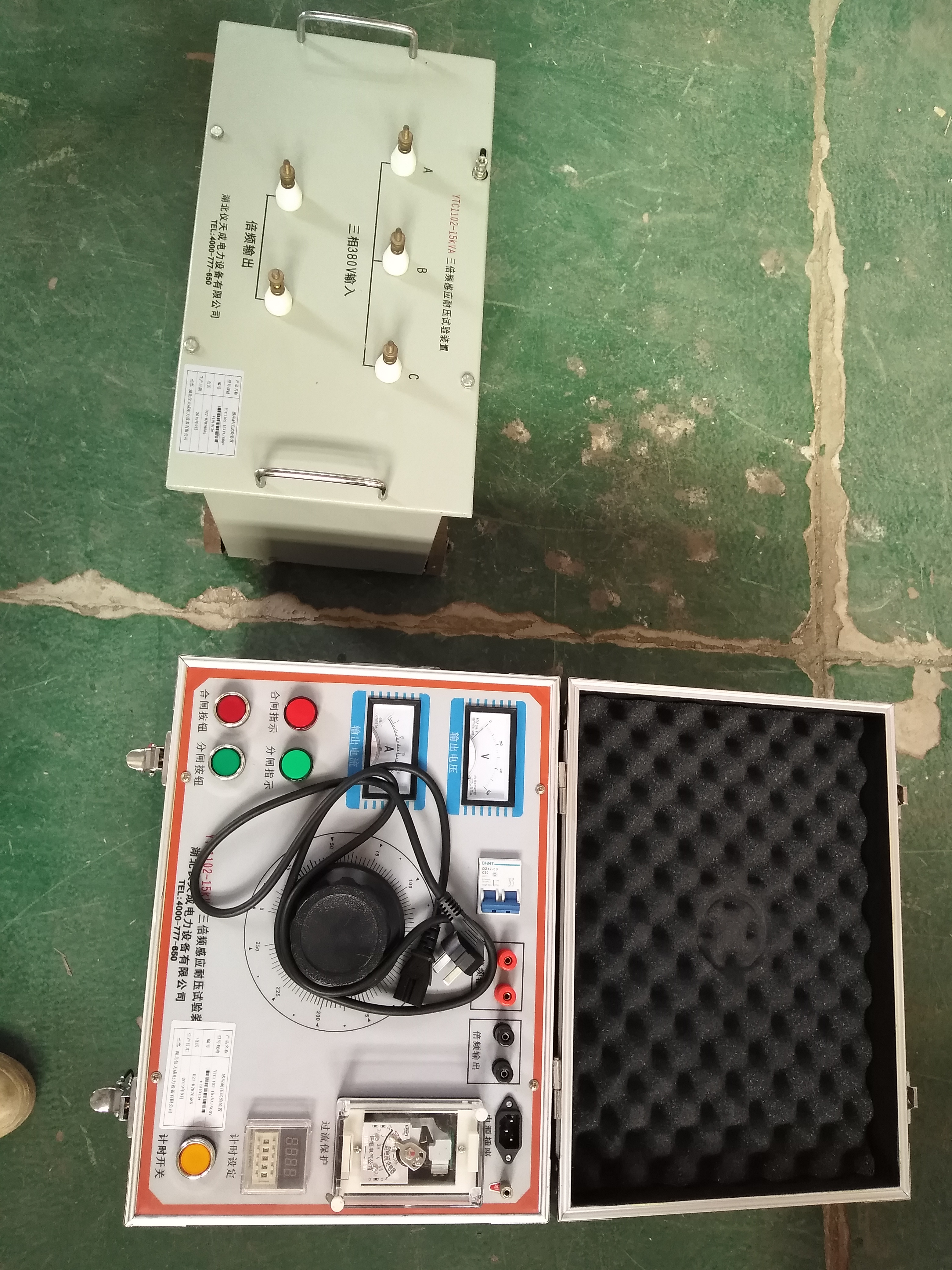

在我們電力高壓耐壓試驗方面，有多種類型的高壓試驗設備，比如串聯諧振、直流高壓發生器、油浸式試驗變壓器、充氣式試驗變壓器，以及還有今天小編想給大家介紹一下的三倍頻電源發生器等等，那么三倍頻電源發生器是怎樣的一款儀器呢？下面就給大家介紹一下。
三倍頻電源發生器是借助于磁路的飽和特性，從中提取出諧波頻率中最為顯著的三次諧波電壓，以此作為發生器的主要能源來源，并對感應線圈型的電氣設備實施匝間、段間、以及層間的倍頻、倍壓試驗程序；這一方法能夠有效地評估線圈的絕緣強度和耐壓性能。該設備被廣泛應用于電壓互感器的倍頻感應耐壓測試，電力變壓器的分相倍頻感應耐壓測試，以及其他各類感應線圈式電氣設備的倍頻感應耐壓測試。
關于使用過程中的注意事項包括以下幾點：
1. 本設備內置有過流保護功能，出廠前已按照額定輸出電流的80%進行適當調整。然而，在實際應用中，若被測負載較小，應根據其具體情況對過流保護值再次進行設定。如果在升壓過程中出現過流或者擊穿等異常狀況，過流保護會立即啟動，從而保護被測設備免受進一步損害，同時也能避免三倍頻電源發生裝置遭受嚴重?fù)p壞。
2. 在試驗過程中，若被測設備的電容量相對較小時，補償電抗器通常無需接入電路。但若被測設備的電容電流過大，則應將補償電抗器的兩端與被測設備的兩端并聯連接（請參照接線示意圖），以便進行電流補償，進而提升整個試驗回路的功率因數，降低輸出電流。
3. 由于該設備是在超飽和狀態下運行，因此接入三相線路的時間應盡可能縮短，一般不應超過五分鐘。在測試被測設備時，試驗時間不得超過40秒鐘。
4. 在使用分體式三倍頻電源裝置時，控制箱內的接觸器線圈電壓應為三倍頻電源發生器輸出電壓的1/3，絕對禁止使用50Hz電源進行嘗試。
三倍頻感應耐壓發生器主要介紹就如上了，其輸入側電源功率相對減少，試驗臺的體積更小、重量更輕，是一款優良的高壓耐壓試驗設備。
