接地引下線導通測試儀的操作原理是怎樣的？

返回打印來源：儀天成電力時間：2024/01/15 閱讀：次

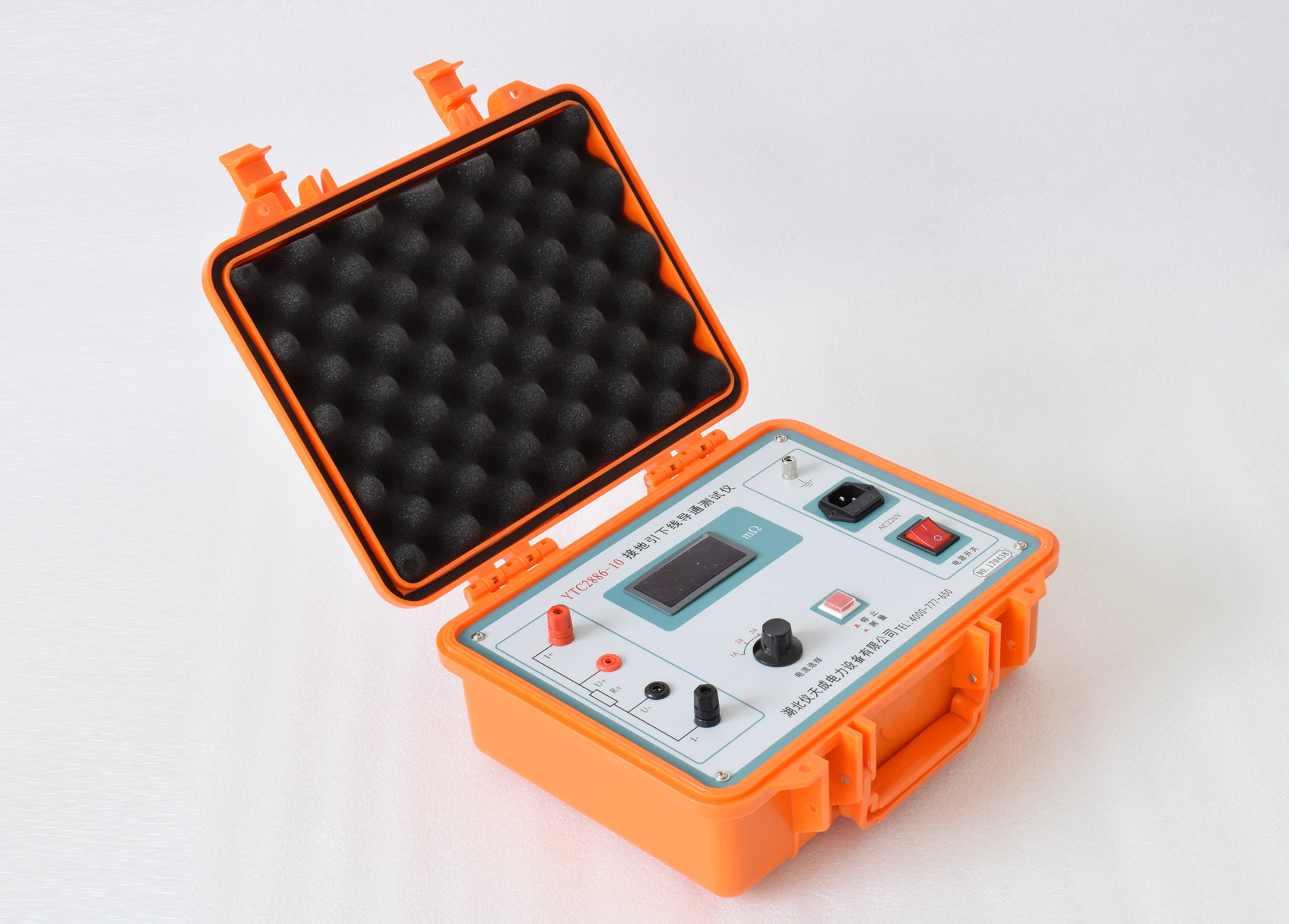

接地引下線導通測試儀是一種自動化程度很高的便攜式測試儀，主要用于接地裝置的電氣完整性測試工作，下面主要給大家介紹一下其操作原理是如何的。

它的基本工作原理是通過發送電流到被測設備或接地引下線，再測量接地引下線與接地網之間的電流電壓，并進行處理和計算，最終獲得接地電阻值。接地引下線導通測試儀通常包括電壓表、電流表和測量線路等組成部分，并配備了電源技術和程控電流源技術。
具體的操作過程如下：
1. 連接測試儀與被測設備：將測試儀的電流線和電壓線分別連接到被測設備的接地引下線和接地網。通常采用四線法消除線阻影響。
2. 選擇測試電流：根據需要，選擇測試儀的電流檔位。
3. 啟動測試：按下測試儀的啟動按鈕，開始測試。測試電流最大可輸出20A。
4. 讀數：測試儀的電流表和電壓表會顯示測試結果。
5. 結束測試：測試結束后，關閉測試儀的電源。

接地導通測試儀采用高速A/D轉換器及程控電流源技術，測試電流大，精度高，分辨率達到1uΩ，測試時間短，僅需3s，可長時間測試電器設備接地引下線導通狀況。需要注意的是，測試儀需要按照相關標準進行校準，以確保測試結果的準確性。

湖北儀天成電力設備有限公司
2024年1月15日
